半导体芯片使用者和供应商要求：范围、术语和定义

时间：2021/07/22    点击量：450

范围

1. 范围GB/T35010的本部分用于指导半导体芯片产品的生产、供应和使用,半导体芯片产品包括:

● 晶圆;

● 单个裸芯片;

● 带有互连结构的芯片与晶圆;

● 小尺寸或部分封装的芯片与晶圆。

本部分包含 GB/T35010其他部分需求的信息表,本部分适用于芯片产品的供应商与使用者之间的协商与签约。 目的是帮助所有芯片产品供应链的制造商参照GB/T 35010.1—2018和 GB/T35010.2—2018标准的相关要求执行。 需要注意的是,本部分中的表格构成了可能被提供的一个信息清单,就实际产品和所有领域所涉及 的信息有所欠缺。这里,针对不同的市场可能需要将这些信息纳入。

术语和定义

2. IEC60050(所有部分)、GB/T35010.2—2018界定的术语和定义适用于本文件。

3. 总则为了与 GB/T35010.1—2018保持一致,需要芯片器件供应商为器件使用者提供产品在设计、采 购、制造和测试全过程的必要和充分的信息。附录 A 中的信息表提供了信息交流的基本内容及格式, 以达到符合标准。

本部分用的参考条款在标准 GB/T35010.1—2018和 GB/T35010.2—2018中,它们仅适用于该版本标准。附录 A 中包含未被上述标准涵盖但将被列入后续版本中的所需信息。而且,一些术语可能不完全符合 GB/T35010的其他部分。例如,术语“焊盘”(或称“键合区”)在本部分中被替换为“引出 端”。同时,所提供的大部分信息应符合相关标准,并公开于公共领域,且信息源能以制造商数据表格的 形式追溯,但并不要求制造商承担信息公开化的义务。任何涉及专利或商业敏感的信息,制造商可以采取非披露形式予以保护。

4. 数据交换 结合附录 A 的问卷信息表,可以获得信息能够以电子方式提供的电子数据表。使用电子数据表也 能够生成对芯片器件的计算机识别描述,然后转换为符合 GB/T35010.2—2018定义的DDX 格式,符合GB/T35010.7架构的 XML格式,符合 GB/T35010.8的EXPRESS 格式的或其他适合格式。已有 软件可以实现从电子数据表格转换成 DDX,XML和SPF格式,以及其他存在的格式。 与附录 A 给出的打印形式的信息表相比,使用电子表格具有如下优势:

● 电子表格中的说明栏给出 GB/T35010.1—2018相应条款的全部内容。

● 链接工作表处理引出端和其他信息需求,包括焊盘形状,尺寸和位置,引出端连接,基准点,仿 真器,引出端分组和置换性。按 GB/T35010.2—2018的数据交换要求,这里说明栏给出详细 的引出端信息需求。

● 信息的格式与 GB/T35010.2—2018中的要求一致,便于将电子表格数据非常直接地转换成适 合数据交换的格式。 使用电子表格的版权条件同样适用于国家标准数据库,允许电子格式信息在真实的电子商务中使用,但不允许其向第三方出售或作为其他商业用途。

附 录 A

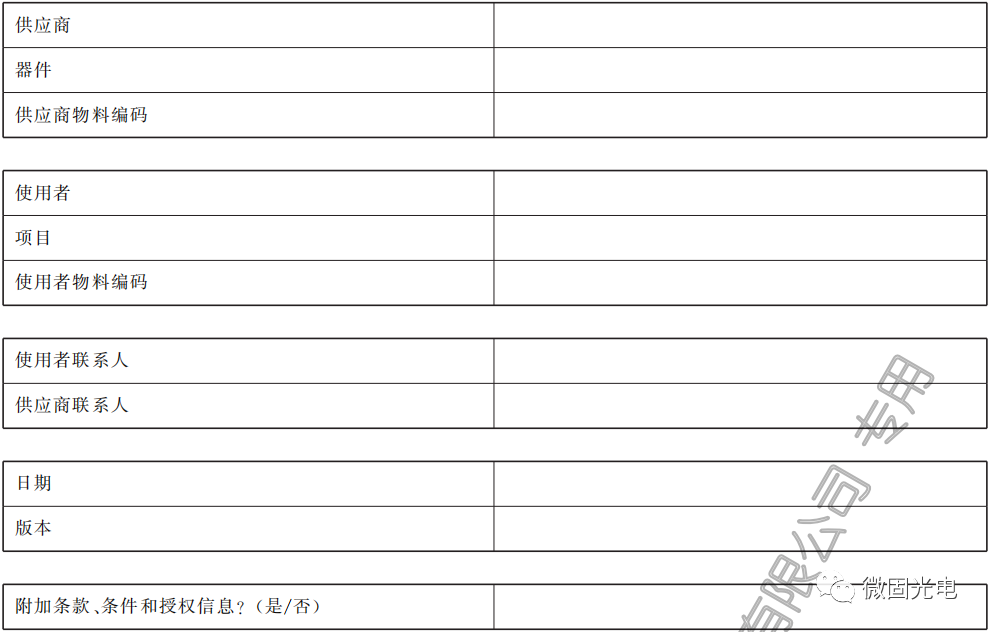

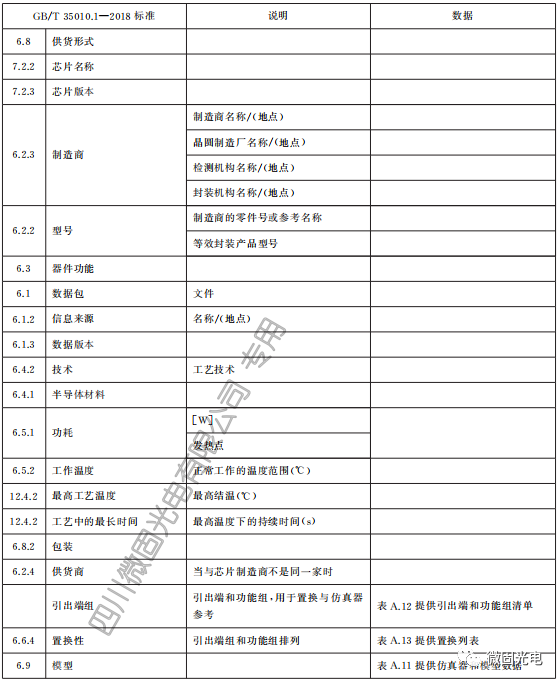

A.1 使用者/供应商信息

A.1应提供基本数据

A.2.2 用于裸芯片和晶圆信息模板 适用时,对于裸芯片和晶圆需要以下信息。

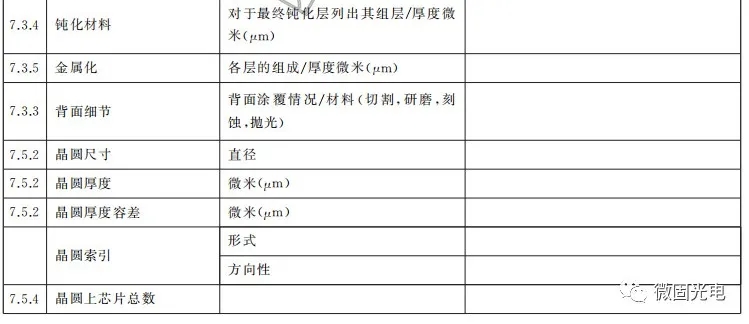

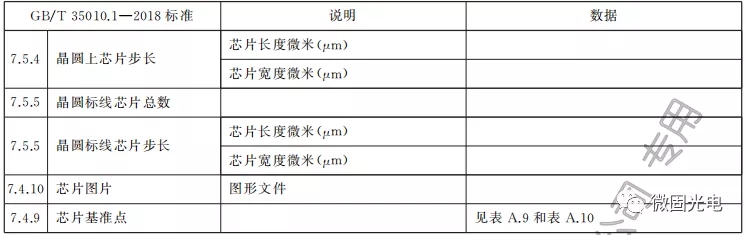

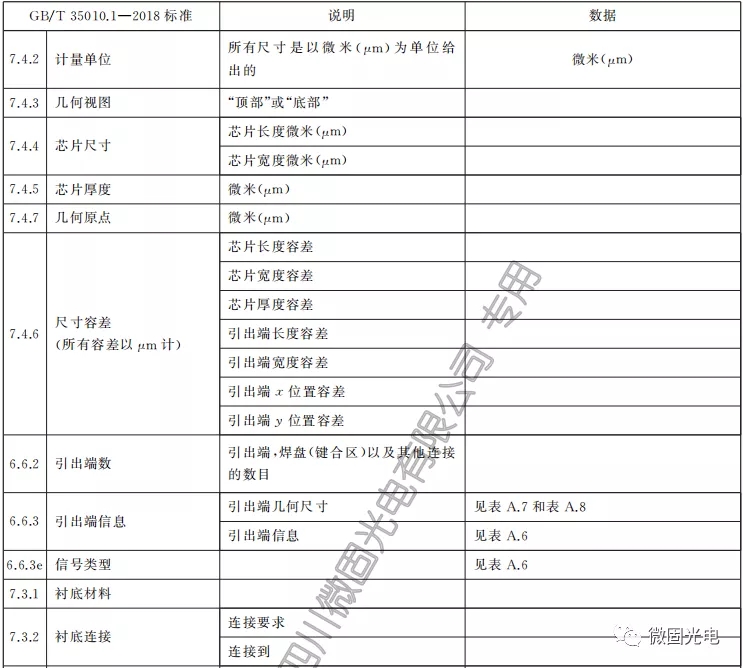

表 A.2 裸芯片和晶圆

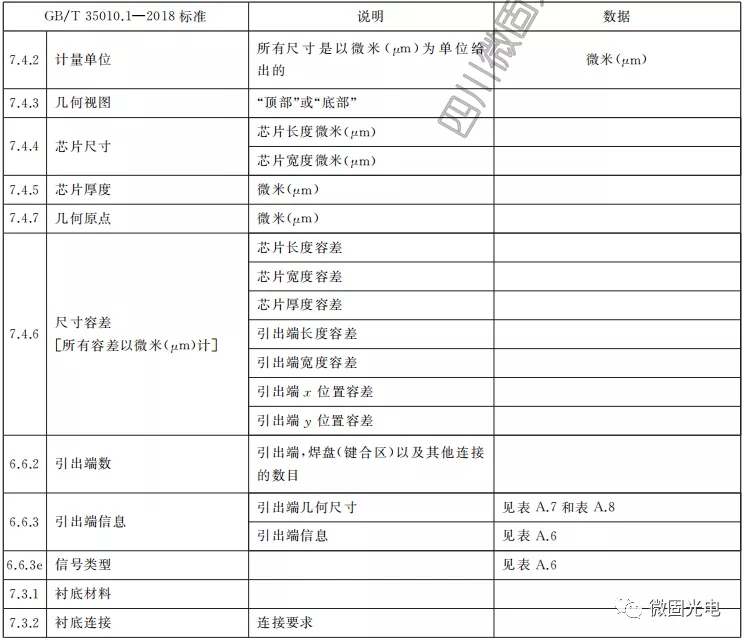

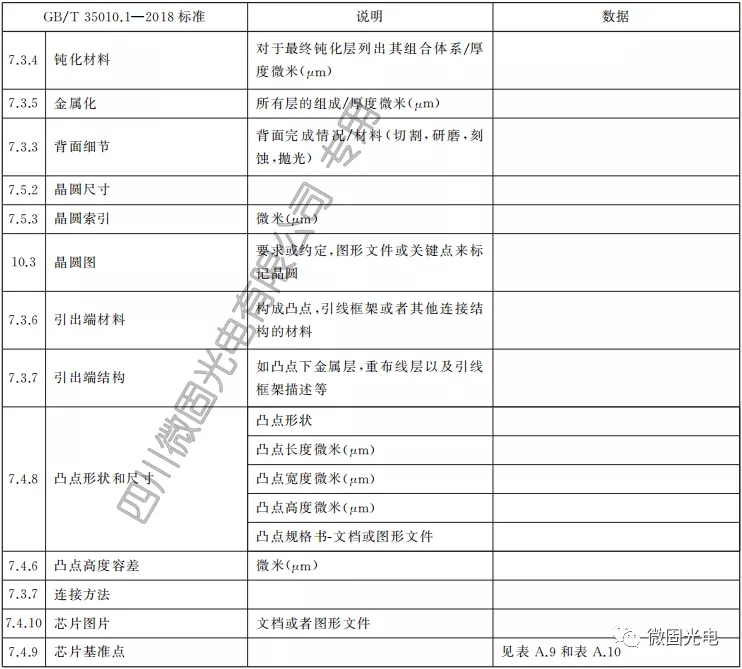

表 A.3 具有连接结构的芯片和晶圆

A.2.4 小尺寸封装芯片器件信息模版 适用时,小尺寸封装芯片器件需要表 A.4所列信息。

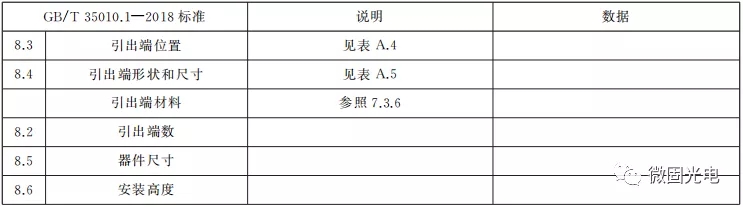

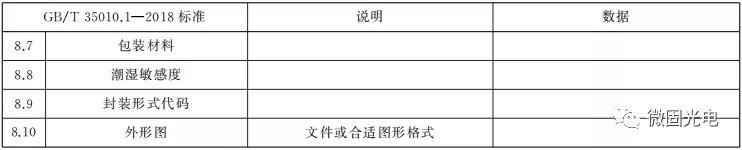

 表 A.4 小尺寸封装芯片器件

A.3 质量、可靠性、贮存条件以及组装信息 适用时,需要表 A.5所列信息。

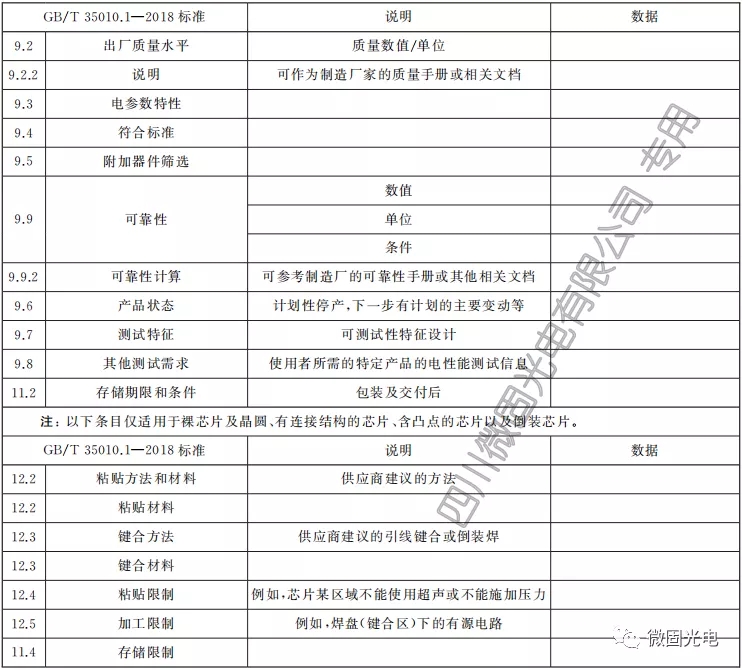

表 A.5 质量、可靠性以及贮存条件

A.4 引出端位置及信号数据

表 A.6必要时可扩展更多行,以将每个引出端或焊盘(键合区)在一行中描述。表格的第一行参照了 GB/T35010.2—2018中相应条款,进一步细节可以查阅条款如下:

8.4.5.1 唯一引出端标识码

8.4.5.2 连接数,非必要唯一

8.4.5.3 在表 A.7中定义的引出端类型名称

8.4.5.4 引出端形式的中心 X 坐标

8.4.5.5 引出端形式的中心Y 坐标

8.4.5.6 引出端角度

8.4.5.7 引出端的类型名称

8.4.5.8 一个在引出端上代表信号类型的字母

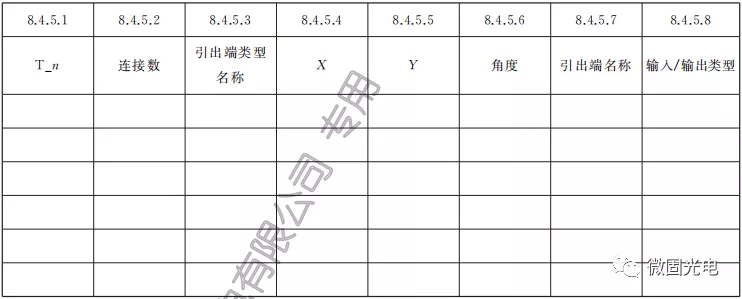

表 A.6 引出端数据

A.5 引出端几何尺寸

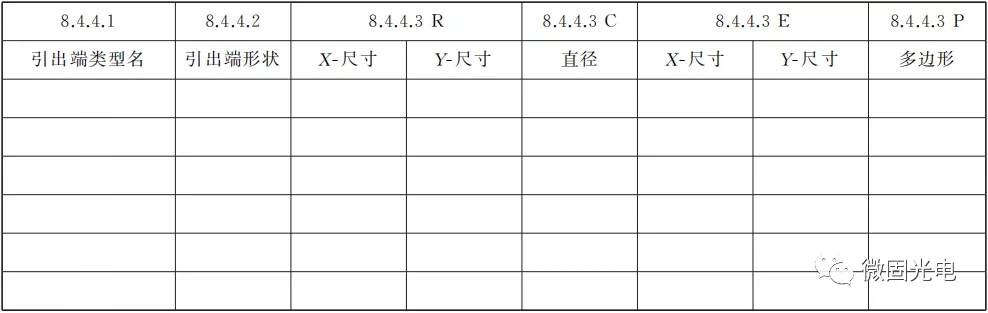

表 A.7 引出端几何尺寸 单位为微米

表 A.7必要时可扩展更多行,以使每个不同的引出端几何尺寸在一行中描述。表中第一行参考 GB/T35010.2—2018中相应条款,进一步细节可以查阅条款如下:

8.4.4.1 表 A.6和表 A.8所需要引出端类型名称

8.4.4.2 一个定义引出端形状的字母

8.4.4.3R 如果为矩形,矩形的尺寸

8.4.4.3C 如果圆形,圆的直径

8.4.4.3E 如果是椭圆形,椭圆的轴线尺寸

8.4.4.3P 如果是多边形,需按表 A.8中的形式给出多边形顶点的位置列表。

A.6 多边形顶点位置

将信息填入表 A.8中。

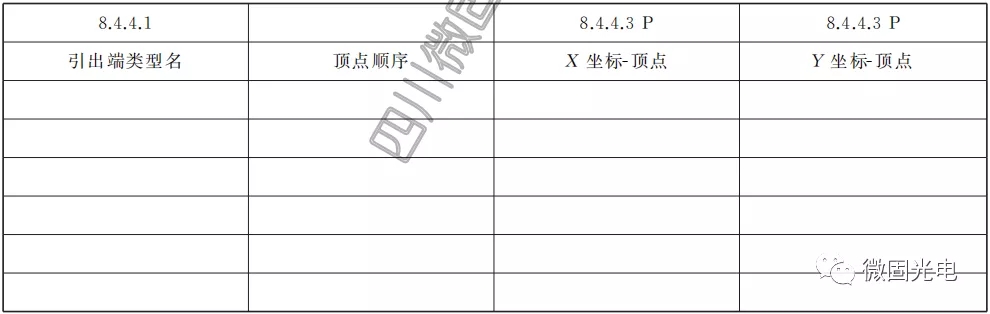

表 A.8 多边形顶点 单位为微米

表 A.8必要时可扩展更多行,已使每个多边形引出端的顶点占据一行。对于n 边多边形,表中有n 个顶点:多边形总是闭合的。表中第一行与 GB/T35010.2—2018中相应条款,进一步细节可以查阅条款如下: 8.4.4.1 表 A.7中定义的引出端类型名 8.4.4.3.P 多边形顶点坐标 为保证多边形适当的表述,应在表中第二列中从1~n 列出顶点顺序数。

A.7 基准定义

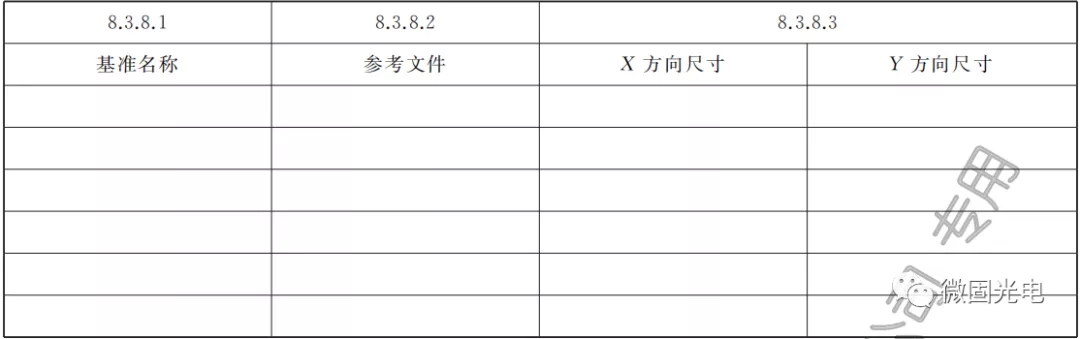

 表 A.9 基准定义

表 A.9必要时可扩展成多行,以便每个基准定义能够在同一行中得到描述。表中第一行参考 GB/T35010.2—2018中相应条款,进一步细节可以查阅条款如下: 8.3.8.1 表 A.10所需要的基准名 8.3.8.2 含有基准图像的文件名 8.3.8.3 基准点沿x 和y 方向的尺寸

A.8 基准位置

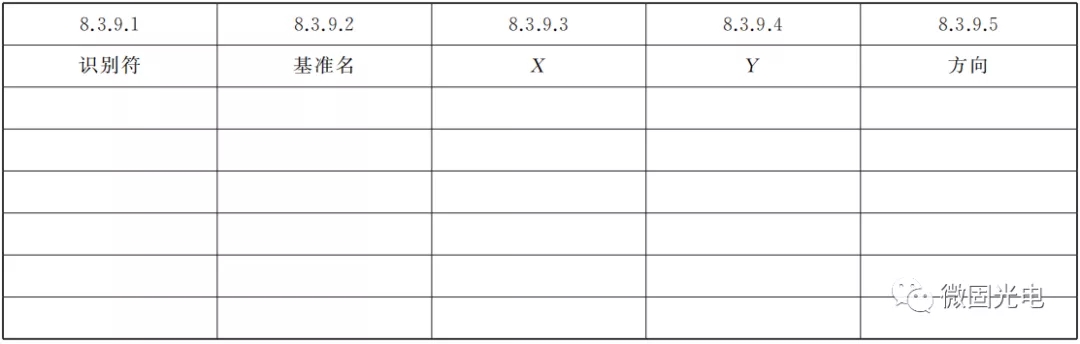

 表 A.10 基准点位置

表 A.10必要时可扩展成多行,以便每一个基准点位置能够在一行中得到描述。表中第一行参考 GB/T35010.2—2018中相应条款,进一步细节可以查阅条款如下:

8.3.9.1 唯一基准识别符

8.3.9.2 表 A.9中定义的基准名

8.3.9.3 基准中心的 X 坐标

8.3.9.4 基准中心的Y 坐标

8.3.9.5 基准方向

A.9 仿真器

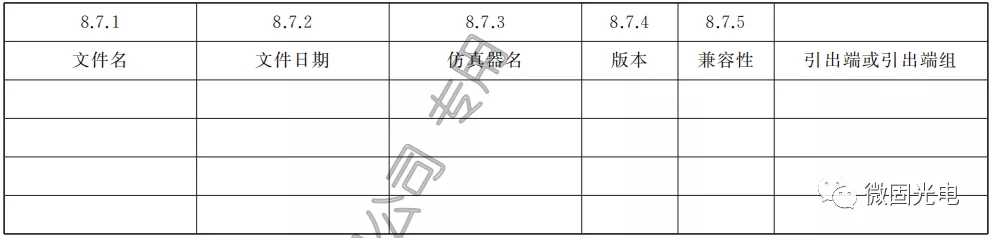

表 A.11 仿真数据

表 A.11必要时可扩展更多行,以使不同仿真器在同一行中得到描述。表中第一行参考 GB/T35010.2—2018中相应条款,进一步细节可以查阅条款如下:

8.7.1 仿真器模型文件

8.7.2 仿真器模型文件日期

8.7.3 仿真器名称

8.7.4 仿真器版本

8.7.5 仿真器兼容性 仿真器适用引出端及引出端组。最后一列应包含不同仿真器应用在引出端或引出端组中的引出端标识符或引出端组。

A.10 引出端组

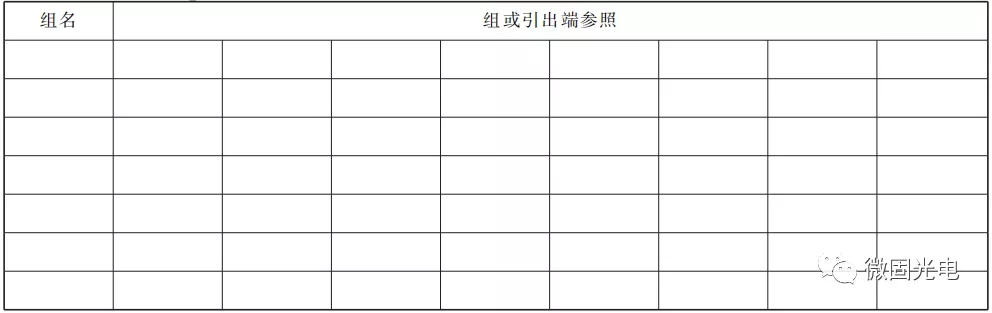

 表 A.12 组定义

表 A.12必要时可扩展多行,以便每个组都可以在一行中得到描述。整个组名列应为表 A.11,表 A.12和表 A.13所需要的组名。每行的其他单元格应为表 A.6或表 A.12所定义的引出端名或组名。按需取多列以便列出每组中的全部元素。每组应该包括至少两项以及唯一组里的全部项。每一组 不能自我参照,也不能参照包含自己组在内的任何其他组。

A.11 置换性

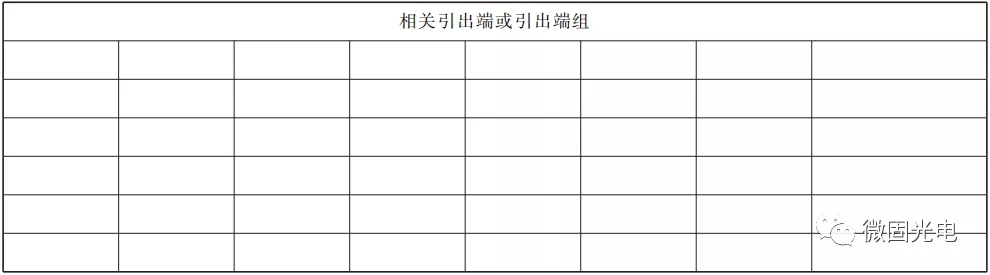

表 A.13 置换性列表

表 A.13必要时可扩展行数,以便每一个置换性能有一行来描述。可添加更多的列以便按需要列出每一个置换性的所有元素。每个单元包含表 A.6或表 A.12所定义的一个引出端或组名。置换性列表只能包含所有相关的引出端,或者所有相关的引出端组合,二者不能混合。一个置换性 列表应该至少包含两项,或者列表中的所有项的置换性是唯一的。一个置换性项不能包含直接或者间接参照自身的组。
